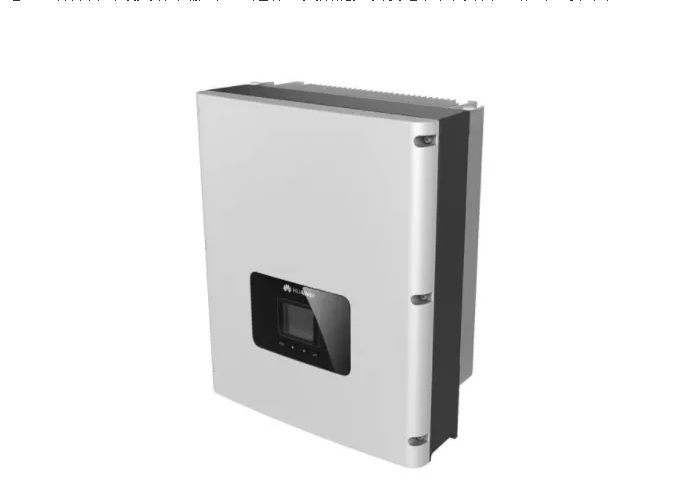

? ?并網逆變器是并網太陽能發電系統的核心部件。與離網型光伏逆變器相比，并網型逆變器不僅要將光伏組件發出的直流電轉換為交流電，還要對交流電的電壓、電流、頻率、相位與同步等進行控制，也要解決對電網的電磁干擾、自我保護、單獨運行和孤島效應以及最大功率跟蹤等技術問題，因此對并網型逆變器要有更高的技術要求。

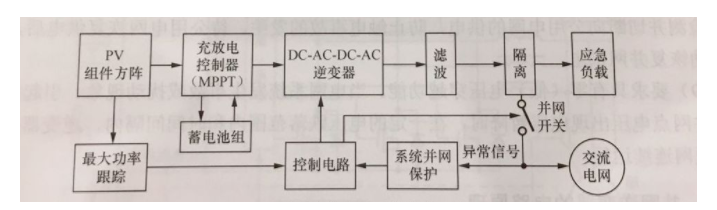

并網光伏逆變系統結構示意圖

?

? ? 太陽能發電系統的并網運行，對逆變器提出了較高的技術要求，這些要求如下。?

? ?(1)要求系統能根據日照情況和規定的日照強度，在光伏方陣發出的電力能有效被利用的條件下，對系統進行自動啟動和關閉。

? ?(2)要求逆變器必須輸出正弦波電流。光伏系統饋入公用電網的電力，必須滿足電網規定的指標，如逆變器的輸出電流不能含有直流分量，高次諧波必須盡量減少，不能對電網造成諧波污染。?

? ?(3)要求逆變器在負載和日照變化幅度較大的情況下能高效運行。光伏系統的能量來自太陽能，而日照強度隨著氣候而變化，所以工作時輸入的直流電壓變化較大，這就要求逆變器在不同的日照條件下能高效運行。同時要求逆變器本身也要有較高的逆變效率，一般中、小功率逆變器滿載時的逆變效率要求達到88% - 93%，大功率逆變器滿載時的逆變效率要求達到95% -?99%。???

? ?(4)要求逆變器能使光伏方陣始終工作在最大功率點狀態。電池組件的輸出功率與日照強度、環境溫度的變化有關，即其輸出特性具有非線性關系。這就要求逆變器具有最大功率點跟蹤控制功能(MPPT控制)，即不論日照、溫度等如何變化，都能通過逆變器的自動調節實現電池組件方陣的最大功率輸出，這是保證太陽能光伏發電系統高效率工作的重要環節。

?

? ?(5)要求具有較高的可靠性。許多光伏發電系統處在邊遠地區和無人值守與維護的狀態,要求逆變器具有合理的電路結構和設計，具備一定的抗干擾能力、環境適應能力、瞬時過載保護能力以及各種保護功能，如輸入直流極性接反保護、交流輸出短路保護、過熱保護、過載保護等。

???(6)要求有較寬的直流電壓輸入適應范圍。電池組件及方陣的輸出電壓會隨著日照強度、氣候條件的變化而變化。對于接入蓄電池的并網光伏系統，雖然蓄電池對電池組件輸出電壓具有一定的鉗位作用，但由于蓄電池本身電壓也隨著蓄電池的剩余電量和內阻的變化而波動，特別是不接蓄電池的光伏系統或蓄電池老化時的光伏系統，其端電壓的變化范圍很大。例如，一個接12V蓄電池的光伏系統，它的端電壓會在11~17V變化。這就要求逆變器必須能在較寬的直流電壓輸入范圍內正常工作，并保證交流輸出電壓的穩定。

? ?(7)要求逆變器具有電網檢測及自動并網功能。并網逆變器在并網發電之前，需要從電網上取電，檢測電網的電壓、頻率、相序等參數，然后調整自身發電的參數，與電網的參數保持同步、一致，然后進入并網發電狀態。?

? ?(8)要求在電力系統發生停電時，并網光伏系統既能獨立運行，又能防止孤島效應，能快速檢測并切斷向公用電網的供電，防止觸電事故的發生。待公用電網恢復供電后，逆變器能自動恢復并網供電。

??(9)要求具有零(低)電壓穿越功能。當電網系統發生事故或擾動現象，引起光伏發電系統并網點電壓出現電壓暫降時，在定的電壓跌落范圍內和時間間隔內，逆變器要能夠保證不脫網連續運行。
